Your source for OEM Husqvarna Motorcycle parts!
Catalog
2004
SMR 570R
CRANKCASE CARTER L.H.
Welcome visitor [
Login to your account
/
Create account
]
0.00
0
Toggle navigation
Drawing
Category: SMR 570R
SMS-TE 610E
SMR 570R
TE-SMR 570
TE 510R
TE 510 CENTENNIAL
TE-TC-SMR 250-400-450
WRE-SMS 125
WR-CR 125

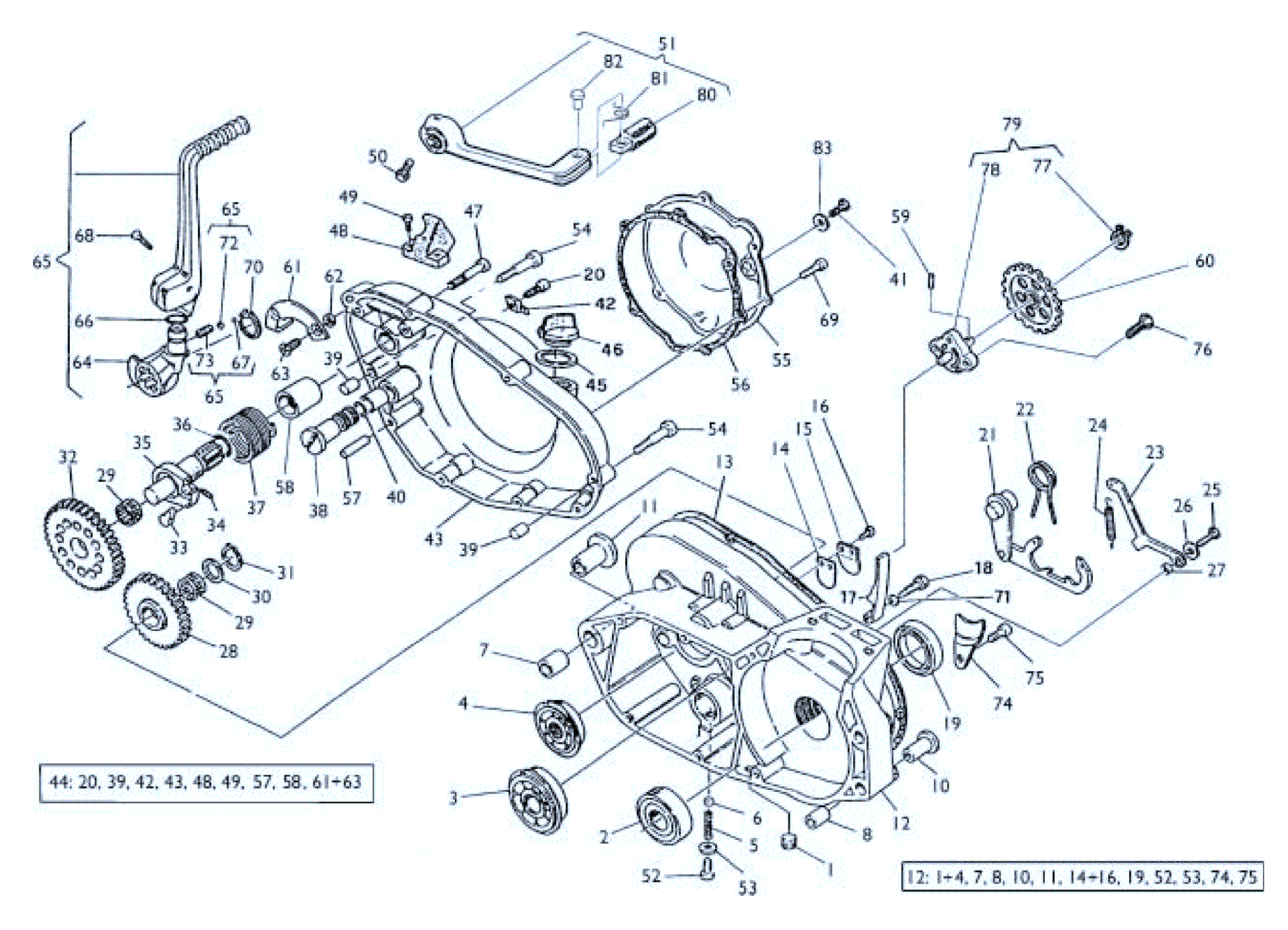

Drawing: CRANKCASE CARTER L.H.
CRANKCASE CARTER L.H.
CRANKCASE CARTER R.H.
CRANKSHAFT - PISTON
CYLINDER HEAD
VALVE TIMING
GEAR BOX
ENGINE ELECTRONICS
COOLING SYSTEM
EXHAUST SYSTEM
CARBURETOR "KEIHIN"
CARBURETOR "DELL'ORTO"
AIR BOX
FUEL TANK BODY
FRAME - FOOTRESTS
BODY
HANDLEBAR (DOUBLE CABLE)
HANDLEBAR (SINGLE CABLE)
FRONT FORK ASSEMBLY
FRONT WHEEL
FRONT BRAKE
FRONT BRAKE (RADIAL)
REAR SWING ARM
LINKAGE SUSPENSION
REAR SUSPENSION
REAR WHEEL
REAR BRAKE SYSTEM
WIRING HARNESS
ELECTRIC INSTRUMENTS
BLINKERS, SWITCH
TRANSFERS
EQUIPMENT & TOOLS
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
65
65
66
67
68
69
70
71
72
73
74
75
77
78
79
80
81
82
83
39
29
76
Products
* All prices are VAT excl.
Value in currencies other than in Euro (€) are only an indication.
American dollar ($)
Argentine Peso ($)
Australian Dollar ($)
British pounds (£)
Cambodia Riel (៛)
Canadian dollar ($)
Chilean Peso ($)
China Yuan Renminbi (¥)
Colombia Peso ($)
Croatian Kuna (kn)
Czech Koruna (Kč)
Danish Krone (kr)
Euro (€)
Gibraltar Pound (£)
Hong Kong Dollar ($)
Hungarian Forint (Ft)
India Rupee (₹)
Indonesian Rupiah (Rp)
Japanese Yen (¥)
Kuwaiti Dinar (kwd)
Malaysian Ringgit (RM)
Mexican Peso ($)
New Israeli Sheqel (₪)
New Taiwan Dollar (NT$)
New Zealand Dollar ($)
North Korean Won (₩)
Norwegian Krone (kr)
Paraguayan Guarani (Gs)
Peruvian Sol (S/.)
Philippine Peso (₱)
Polish Zloty (zł)
Russian Ruble (₽)
Singapore Dollar ($)
South African Rand (R)
South Korean Won (₩)
Swedish Krona (kr )
Swiss Franc (CHF)
Thai Baht (฿)
Turkisch Lira (₺)
Uruguayan Peso ($U)
No.
Code
Name
Price
No.
Code
Name
Price
1
800069769
Plug
€
0.00
2
8A0028182
Bearing(ø30xØ72x19mm)
€
0.00
3
800059975
Bearing(ø25xØ52x15mm)
€
0.00
4
800059976
Bearing(ø17xØ47x14mm)
€
0.00
5
800061263
Spring
€
0.00
6
738613003
BALL
€
0.00
7
161459002
Bushing
€
2.53
8
161077601
Bushing
€
2.30
10
161077701
Bushing
€
2.88
11
8B0071154
Bushing
€
0.00
12
800096874
Crankcase assy
€
0.00
13
161165003
Gasket
€
0.00
14
161534801
Reed valve
€
4.37
15
161510501
Retainer
€
4.37
16
60N102866
Screw
€
0.23
17
800068686
Chain adjuster
€
0.00
18
161535902
Screw
€
4.83
19
151372602
Seal ring(ø30xØ52x7 mm)
€
0.00
20
Z00026970
SCREW TSEI M5X0.8X16
€
0.12
21
161168601
Selector
€
0.00
22
161169201
Spring
€
0.00
23
800090054
Click
€
0.00
24
161168401
Spring
€
0.00
25
800047422
Screw
€
0.00
26
8A0037003
Washer
€
0.00
27
161121601
Bushing
€
0.00
28
161127101
Gear (Z=25)
€
0.00
29
800040449
Needle bearing (ø16xØ20x10 mm)
€
12.31
30
800038110
Washer (0,3 mm)
€
13.57
30
8B0038110
Washer (0,5 mm)
€
13.57
30
8F0038110
Washer (1,0 mm)
€
0.00
31
66N021205
Stop ring
€
0.23
32
161539101
Driven gear (Z=35)
€
0.00
33
161168001
Click
€
0.00
34
161168101
Spring
€
0.00
35
161167702
Starter crank shaft
€
0.00
36
740431310
RING
€
0.00
37
161636201
Spring
€
0.00
38
161174601
Gearbox pedal shaft
€
0.00
39
161170801
Bushing
€
1.96
40
800060474
O-Ring
€
0.00
41
800035099
Oil level screw
€
0.92
42
800068710
Rubber pad
€
0.00
43
8AA067194
Cover
€
0.00
44
8C0075764
Cover assy
€
162.73
45
800027960
Gasket
€
0.92
46
800036786
Plug
€
5.41
47
60N102512
Screw (M6 x 35 mm)
€
0.46
48
800068584
Pad
€
0.00
49
60N102900
Screw
€
0.00
50
60ND02509
SCREW TCEI M6X1X20 CH5
€
0.12
51
800092944
Gearchange lever
€
0.00
52
800066101
Screw
€
0.00
53
800047763
Bushing
€
3.45
54
60N102513
Screw
€
0.00
55
80A096889
Cover
€
0.00
56
800096890
GASKET CLUTCH COVER, OUTER
€
0.00
57
800060477
Pin
€
0.00
58
161446901
Bushing
€
0.00
59
8C0027690
Roller
€
0.00
60
800090052
Pump gear
€
0.00
61
161170401
Plate
€
0.00
62
161170601
Spacer
€
0.00
63
800060577
Screw
€
0.69
64
800068174
Hub
€
0.00
65
800084321
Pedal
€
0.00
66
800031271
O-Ring
€
0.00
67
161108501
Plug
€
0.00
68
800058140
Screw
€
0.00
69
60N107335
Screw
€
0.35
70
66N021208
Stop ring
€
0.46
71
800045194
Washer
€
0.92
72
800060472
Ball
€
0.00
73
161108401
Spring
€
13.80
74
800061269
Plate
€
0.00
75
60N102504
Screw
€
0.35
77
800090057
Split ring
€
0.00
78
800089829
Oil pump
€
0.00
79
800090056
Oilpump assy
€
0.00
80
800070215
Pedal
€
4.49
81
800070216
Spring
€
1.73
82
800070217
Rivet
€
1.73
83
800064988
Washer
€
2.07
76
800060577
Screw
€
0.69
Add to basket
800069769
CONE-SHAPED PLUG EI M14X1.5
€0.00
Add to basket
8A0028182
BALL BEARING 30X72X19
€0.00
Add to basket
800059975
BALL BEARING
€0.00
Add to basket
800059976
BALL BEARING 17X47X14
€0.00
Add to basket
800061263
SPRING
€0.00
Add to basket
738613003
BALL
€0.00
Add to basket
161459002
Bushing
€2.53
Add to basket
161077601
Bushing
€2.30
Add to basket
161077701
Bushing
€2.88
Add to basket
8B0071154
SPINDLE, TAPER
€0.00
Add to basket
800096874
CRANKCASE SET
€0.00
Add to basket
161165003
GASKET. CRANKCASE COVER
€0.00
Add to basket
161534801
Reed valve
€4.37
Add to basket
161510501
Retainer
€4.37
Add to basket
60N102866
Screw
€0.23
Add to basket
800068686
CHAIN TENSIONER ASSY
€0.00
Add to basket
161535902
Screw
€4.83
Add to basket
151372602
OIL SEAL 30X52X7
€0.00
Add to basket
Z00026970
SCREW TSEI M5X0.8X16
€0.12
Add to basket
161168601
SELECTOR
€0.00
Add to basket
161169201
SPRING
€0.00
Add to basket
800090054
CLICK
€0.00
Add to basket
161168401
SPRING
€0.00
Add to basket
800047422
SCREW TCEI M6X1X20
€0.00
Add to basket
8A0037003
WASHER
€0.00
Add to basket
161121601
BUSH
€0.00
Add to basket
161127101
IDLE GEAR T25
€0.00
Add to basket
800040449
Needle bearing (ø16xØ20x10 mm)
€12.31
Add to basket
800038110
Washer (0,3 mm)
€13.57
8B0038110
Washer (0,5 mm)
€13.57
8F0038110
WASHER 24X16.5X1.0 MM
€0.00
Add to basket
66N021205
Stop ring
€0.23
Add to basket
161539101
STARTING GEAR T35
€0.00
Add to basket
161168001
CLICK
€0.00
Add to basket
161168101
SPRING
€0.00
Add to basket
161167702
SHAFT KICK STARTER
€0.00
Add to basket
740431310
RING
€0.00
Add to basket
161636201
SPRING
€0.00
Add to basket
161174601
SHAFT, GEARBOX PEDAL
€0.00
Add to basket
161170801
Bushing
€1.96
Add to basket
800060474
O RING
€0.00
Add to basket
800035099
Oil level screw
€0.92
Add to basket
800068710
LEVER RUBBER
€0.00
Add to basket
8AA067194
COVER
€0.00
Add to basket
8C0075764
Cover assy
€162.73
Add to basket
800027960
Gasket
€0.92
Add to basket
800036786
Plug
€5.41
Add to basket
60N102512
Screw (M6 x 35 mm)
€0.46
Add to basket
800068584
PAD
€0.00
Add to basket
60N102900
SCREW 5X14
€0.00
Add to basket
60ND02509
SCREW TCEI M6X1X20 CH5
€0.12
Add to basket
800092944
LEVER, GEAR SHIFTING
€0.00
Add to basket
800066101
SCREW
€0.00
Add to basket
800047763
Bushing
€3.45
Add to basket
60N102513
ALLEN SCREW M6X1X40
€0.00
Add to basket
80A096889
CLUTCH COVER, OUTER
€0.00
Add to basket
800096890
GASKET CLUTCH COVER, OUTER
€0.00
Add to basket
800060477
REFERENCE DOWEL
€0.00
Add to basket
161446901
BUSHING KICKSHAFT
€0.00
Add to basket
8C0027690
ROLLER
€0.00
Add to basket
800090052
OIL PUMP GEAR
€0.00
Add to basket
161170401
PLATE
€0.00
Add to basket
161170601
SPACER
€0.00
Add to basket
800060577
Screw
€0.69
Add to basket
800068174
BOSS, KICK STARTER
€0.00
Add to basket
800084321
KICK STARTER LEVER
€0.00
Add to basket
800031271
O-RING
€0.00
Add to basket
161108501
Plug
€0.00
Add to basket
800058140
SCREW TSPEI M6X1X30
€0.00
Add to basket
60N107335
Screw
€0.35
Add to basket
66N021208
Stop ring
€0.46
Add to basket
800045194
Washer
€0.92
Add to basket
800060472
STEEL BALL D. 6
€0.00
Add to basket
161108401
Spring
€13.80
Add to basket
800061269
PLATE
€0.00
Add to basket
60N102504
Screw
€0.35
Add to basket
800090057
CIRCLIP
€0.00
Add to basket
800089829
PUMP-ASSY-OIL
€0.00
Add to basket
800090056
OIL PUMP ASSY
€0.00
Add to basket
800070215
Pedal
€4.49
Add to basket
800070216
Spring
€1.73
Add to basket
800070217
Rivet
€1.73
Add to basket
800064988
Washer
€2.07
Add to basket
800060577
Screw
€0.69
